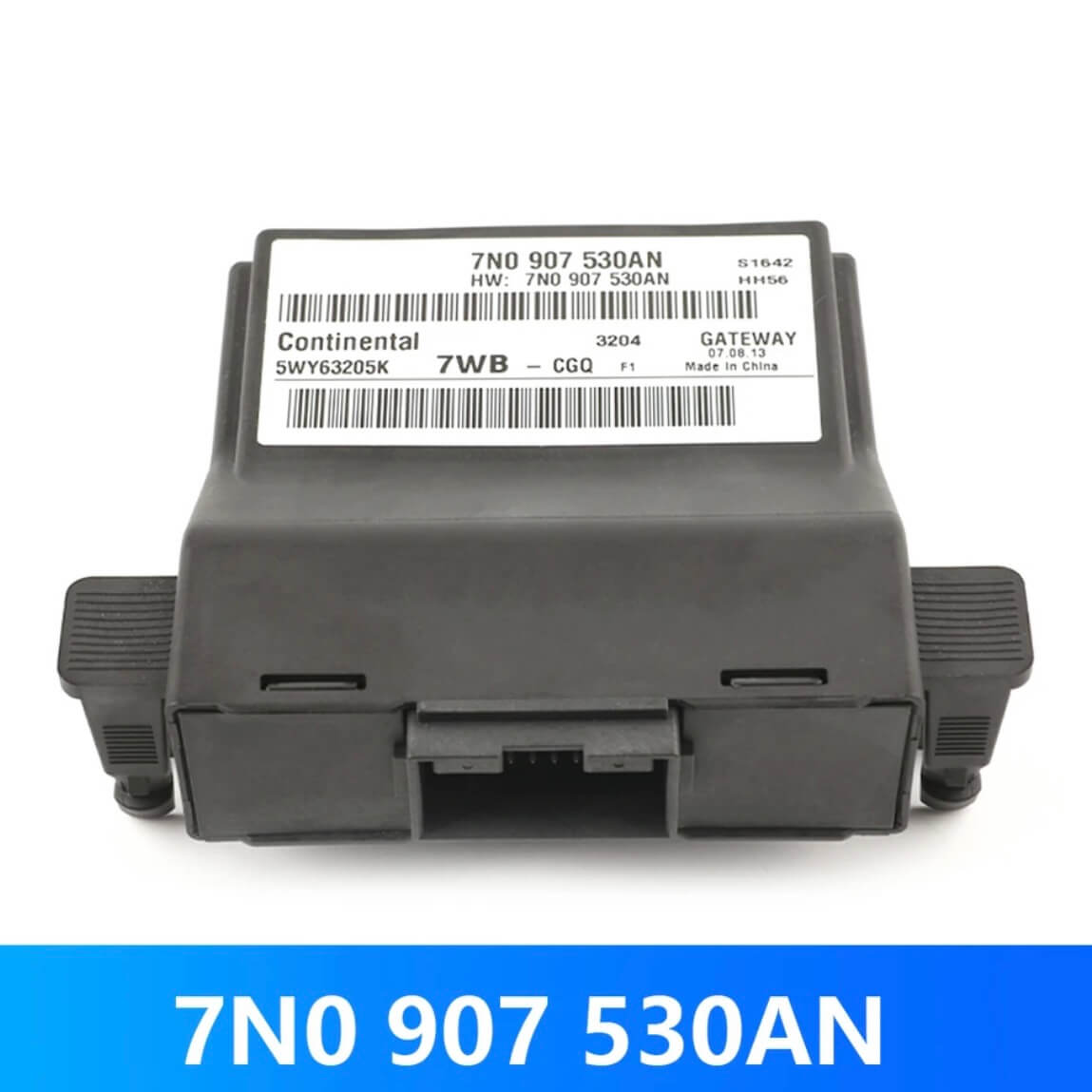

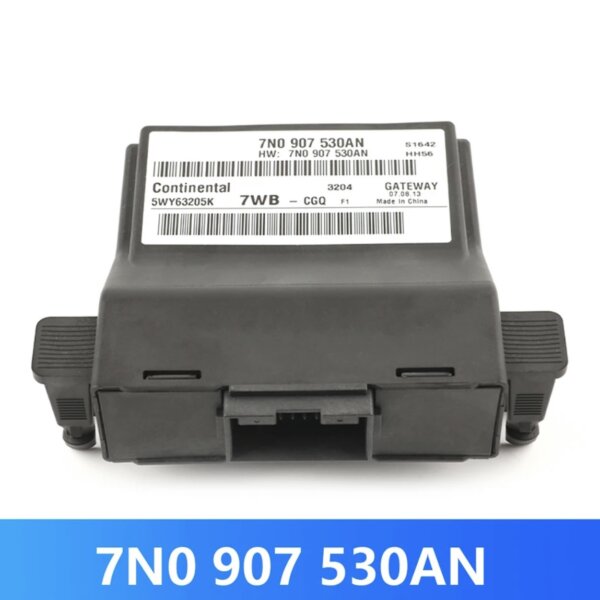

7N0907530AN Gateway CAN Module για Volkswagen Group
Μονάδα Gateway CAN 7N0907530AN για Volkswagen, Audi, Skoda και Seat. Επιπλέον, προσφέρει λύση αντικατάστασης ή αναβάθμισης Gateway σε συμβατά οχήματα VW Group.
Η 7N0907530AN Gateway CAN Module Volkswagen διαχειρίζεται την επικοινωνία μεταξύ των ηλεκτρονικών μονάδων μέσω του δικτύου CAN. Παράλληλα, υποστηρίζει τη συνεργασία των συστημάτων άνεσης, infotainment, κινητήρα, ABS και οργάνων.
Σε αρκετά οχήματα Volkswagen Group, η αντικατάσταση ή αναβάθμιση της Gateway μπορεί να αντιμετωπίσει συγκεκριμένα προβλήματα κατανάλωσης ρεύματος. Για παράδειγμα, τέτοια προβλήματα ενδέχεται να εμφανιστούν μετά την εγκατάσταση μονάδας multimedia RCD510 ή RNS510. Έτσι, μια συμβατή Gateway μπορεί να επιτρέψει στο δίκτυο να εισέλθει σωστά σε κατάσταση sleep και να περιορίσει την αποφόρτιση της μπαταρίας.
CAN Gateway
VW Group
RCD510 / RNS510
Απαιτεί coding
Τι πρόβλημα μπορεί να λύσει
Η κατάλληλη Gateway μπορεί να συμβάλει στην αντιμετώπιση συγκεκριμένων δυσλειτουργιών. Ειδικότερα, ο τεχνικός μπορεί να εξετάσει τα παρακάτω συμπτώματα:
- Αυξημένη κατανάλωση ρεύματος όταν το όχημα είναι σβηστό
- Αποφόρτιση μπαταρίας μετά από retrofit ή αλλαγή multimedia
- Προβλήματα επικοινωνίας CAN μεταξύ μονάδων
- Λανθασμένη αναγνώριση μονάδων στο Installation List
- Σφάλματα που σχετίζονται με Gateway ή μονάδες εκτός της λίστας εγκατάστασης
Ωστόσο, τα συμπτώματα αυτά δεν αποδεικνύουν πάντα βλάβη της Gateway. Επομένως, προηγείται έλεγχος της ηλεκτρονικής εγκατάστασης.
Τεχνικά στοιχεία
| Τύπος προϊόντος | Gateway CAN Module |
| Κωδικός OE | 7N0907530AN |
| Εναλλακτική γραφή | 7N0 907 530 AN |
| Σύστημα | CAN Bus / Gateway |
| Συμβατότητα | Volkswagen, Audi, Skoda, Seat |
| Κατάσταση | Καινούριο |
OEM κωδικοί
Εφαρμογές
Η σειρά Gateway καλύπτει διάφορες πλατφόρμες Volkswagen Group. Ωστόσο, η ακριβής εφαρμογή εξαρτάται από τον κωδικό OE και τον εξοπλισμό κάθε οχήματος. Για αυτόν τον λόγο, ελέγξτε τα στοιχεία πριν από την αγορά.
Volkswagen Group • Ενδεικτική συμβατότητα
| Μάρκα | Οχήματα | Σημείωση |
|---|---|---|
| Volkswagen | Golf, Passat, Touran, Tiguan, Jetta, Scirocco, Eos και άλλα VW Group μοντέλα | Ελέγξτε τον OE κωδικό και το coding |
| Audi | Συγκεκριμένα μοντέλα Audi με συμβατό CAN Gateway | Συγκρίνετε τον παλιό κωδικό με τον νέο |
| Skoda | Octavia, Superb, Yeti και άλλα συμβατά μοντέλα | Επιπλέον, ελέγξτε το Installation List |
| Seat | Leon, Altea, Toledo και άλλα συμβατά μοντέλα | Στη συνέχεια, ελέγξτε την κωδικοποίηση |
Οδηγός coding με VCDS
Η μονάδα 7N0907530AN Gateway CAN δεν λειτουργεί πάντα σωστά με απλή τοποθέτηση. Επομένως, μετά την εγκατάσταση ο τεχνικός πρέπει να ελέγξει την κωδικοποίηση και τη λίστα ηλεκτρονικών μονάδων του οχήματος.
- Αρχικά, συνδέστε το διαγνωστικό VCDS στο όχημα.
- Στη συνέχεια, ανοίξτε την επιλογή 19 – CAN Gateway.
- Έπειτα, μπείτε στο Installation List.
- Πριν αλλάξετε μονάδα, καταγράψτε τη λίστα εγκατάστασης της παλιάς Gateway, εφόσον έχετε πρόσβαση.
- Στη νέα μονάδα επιλέξτε μόνο τα control units που διαθέτει πραγματικά το όχημα.
- Κατόπιν, αποθηκεύστε τη νέα λίστα εγκατάστασης.
- Επιπλέον, ελέγξτε το Long Coding και μεταφέρετε τη σωστή διαμόρφωση από την παλιά Gateway, όπου η συμβατότητα το επιτρέπει.
- Στη συνέχεια, διαγράψτε όλα τα DTCs από τα modules του οχήματος.
- Τέλος, κλείστε τον διακόπτη, περιμένετε λίγα λεπτά και εκτελέστε νέο πλήρη έλεγχο βλαβών.
Οδηγός coding με ODIS
Το ODIS προσφέρει πιο καθοδηγημένη διαδικασία, ειδικά όταν ο τεχνικός έχει πρόσβαση στις κατάλληλες λειτουργίες αντικατάστασης μονάδας. Αρχικά, αναγνωρίζει το όχημα και τα συστήματά του. Στη συνέχεια, ο τεχνικός ακολουθεί τις διαθέσιμες διαδικασίες κωδικοποίησης και παραμετροποίησης.
- Αρχικά, συνδέστε το ODIS και εκτελέστε πλήρη αναγνώριση οχήματος.
- Στη συνέχεια, επιλέξτε τη μονάδα 19 – Data Bus Diagnostic Interface / CAN Gateway.
- Έπειτα, ανοίξτε τις Guided Functions.
- Εφόσον υπάρχει, επιλέξτε λειτουργία Replace Control Unit ή αντίστοιχη διαδικασία αντικατάστασης Gateway.
- Κατόπιν, ακολουθήστε τα βήματα για coding, adaptation και parameterization, όπου το σύστημα τα ζητά.
- Στη συνέχεια, ολοκληρώστε τη διαδικασία και διαγράψτε τα σφάλματα.
- Τέλος, εκτελέστε νέο Auto Scan και επιβεβαιώστε τη σωστή επικοινωνία της Gateway με τα υπόλοιπα συστήματα.
Σημαντικά σημεία πριν και μετά την εγκατάσταση
Πριν ξεκινήσετε, ελέγξτε τη συμβατότητα της νέας μονάδας. Επιπλέον, διατηρήστε αντίγραφο των βασικών διαγνωστικών δεδομένων. Με αυτόν τον τρόπο, διευκολύνετε τη διαδικασία αντικατάστασης.
- Η μονάδα δεν αποτελεί πάντα λύση plug & play. Επομένως, ελέγξτε το coding μετά την τοποθέτηση.
- Αρχικά, συγκρίνετε τον παλιό OE κωδικό με τον 7N0907530AN.
- Στη συνέχεια, αντιστοιχίστε τη λίστα εγκατάστασης με τον πραγματικό εξοπλισμό του οχήματος.
- Σε retrofit RCD510 ή RNS510, επιβεβαιώστε ότι η Gateway υποστηρίζει το αντίστοιχο σύστημα infotainment.
- Επιπλέον, εξασφαλίστε σταθερή τάση μπαταρίας κατά τη διαδικασία coding.
- Τέλος, πραγματοποιήστε πλήρη διαγνωστικό έλεγχο όλων των modules μετά την εγκατάσταση.
Προσοχή:
- Το λανθασμένο coding μπορεί να προκαλέσει σφάλματα επικοινωνίας CAN.
- Πριν αφαιρέσετε την παλιά Gateway, αποθηκεύστε ένα πλήρες Auto Scan ή αντίγραφο της κωδικοποίησης.
- Επιπλέον, η μάρκα του οχήματος δεν αρκεί για την επιβεβαίωση συμβατότητας. Επομένως, ελέγξτε τον OE κωδικό, το hardware, το software και τον εξοπλισμό.
